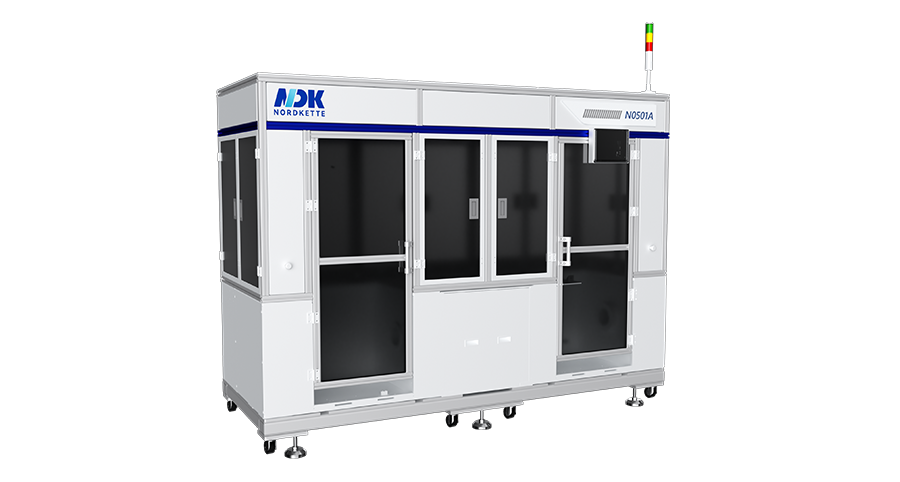

复绕金钢线系列设备
复绕机设备为手动上料工字轮，顶升装置辅助提升工字轮，气动夹紧后启动自动缠绕，高速缠绕时随动摆杆张力控制系统，有效抑制高速绕线时的断线率，提高生产效率。 机台兼容性高，夹紧机构行程覆盖市面常见尺寸工字轮，适应不同规格产品（常见33～44微米）型号绕线，具有开刃功能模块。
设备特点
整机尺寸
- 3080(L)*1050(W)*2100(H）
整机重量
- 3500KG
绕线排列精度高
- 绕线排列精度≤±0.01MM
绕线速度快
- 绕线速度可达1200M/MIN MAX
张力控制系统，抑制断线率
- 使用张力随动控制系统，扭力电机提供张力
- 有效抑制高速绕线时的断线率，提高生产效率丝线开刃功能
- 双向模组重复定位精度±0.01MM，伺服电机驱动油石组件上面2块，下面3块，共5块
兼容性高
- 夹紧机构行程覆盖市面常见尺寸工字轮
- 适应多规格产品（常见33～44微米）型号绕线角度检测调整纠偏
- 直线电机模组重复定位精度±0.005MM,采用磁珊尺。
- 角度检测过线轮摆动角度，排线直线电机根据角度进行纠偏
